Inleiding

Het Klimaatkozijn® is het hout-aluminium kozijn van Vianen voor de hoogbouw. Aan de binnenzijde de warmte en het comfort van hout, aan de buitenzijde een onderhoudsarme aluminium schil. Het kozijn is duurzaam, losmaakbaar en circulair, en met standaard triple glas en een beproefde wind- en waterdichtheid tot 600 Pa geschikt voor gebouwen tot meer dan 100 meter.

Vianen maakt sinds 1961 complete gevelelementen, alles in eigen huis: van R&D en engineering tot productie en aflevering op locatie. Het Klimaatkozijn® is samen met het HSB-gevelelement een van de twee kernproducten van Vianen.

Deze technische handleiding bundelt alles wat u nodig heeft om het Klimaatkozijn® voor te schrijven en toe te passen: de toegepaste materialen, de bouwfysische prestaties met norm en testbron, het volledige productassortiment met maatvoering, de detailleringen, het onderhoud en de certificeringen. Gebruik het menu of de zoekfunctie om snel het juiste onderdeel te vinden.

Toegepaste materialen

Een grenen houten basis met een aluminium afwerking: de natuurlijke uitstraling van hout aan de binnenzijde, de robuustheid van aluminium aan de buitenzijde.

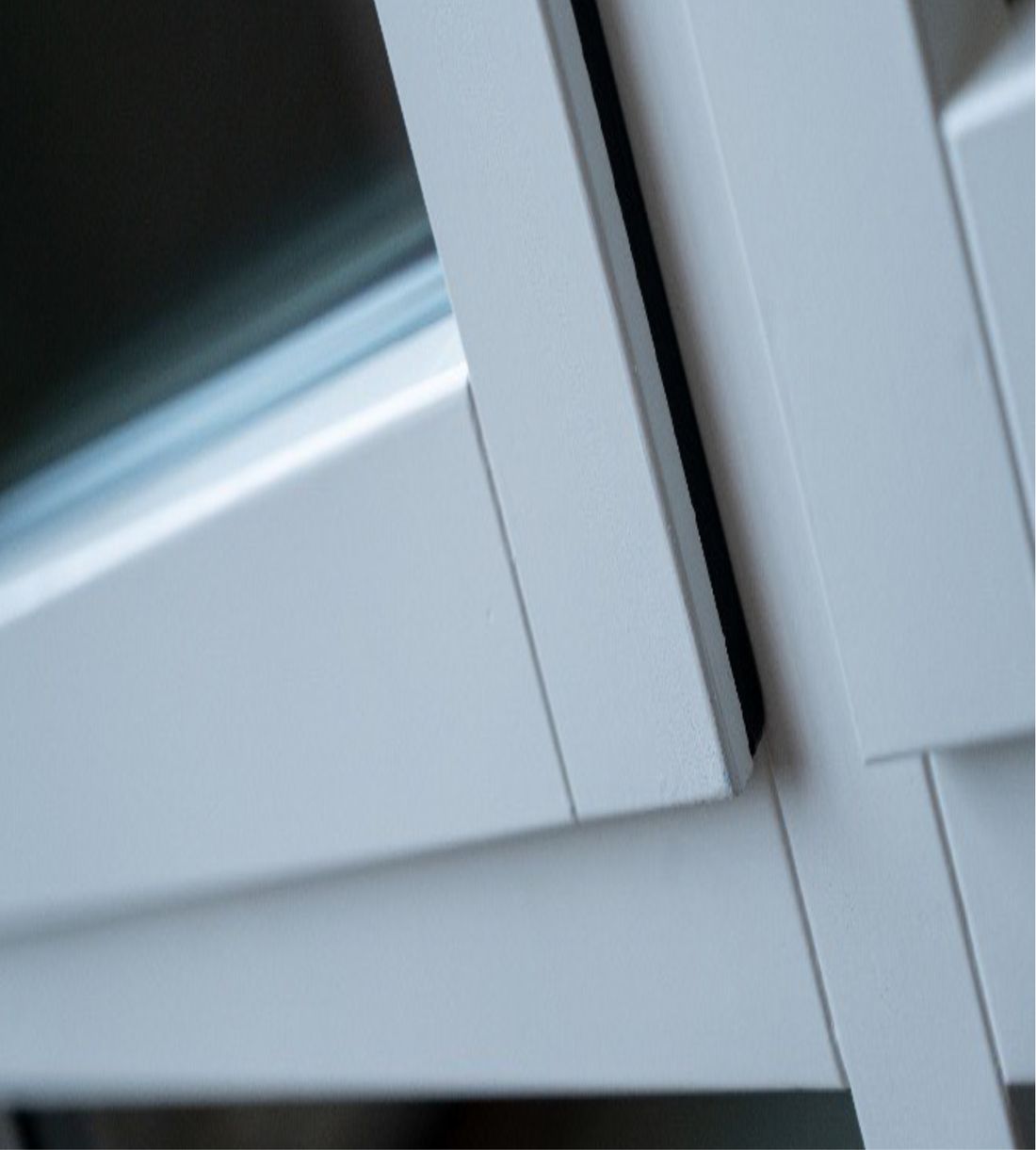

Als houtsoort wordt gelamineerd en gevingerlast grenen uit duurzaam beheerde Noord-Europese bossen toegepast, een robuuste houtsoort (520 kg/m³). Het houten kozijn is standaard voorzien van een watergedragen aflaksysteem.

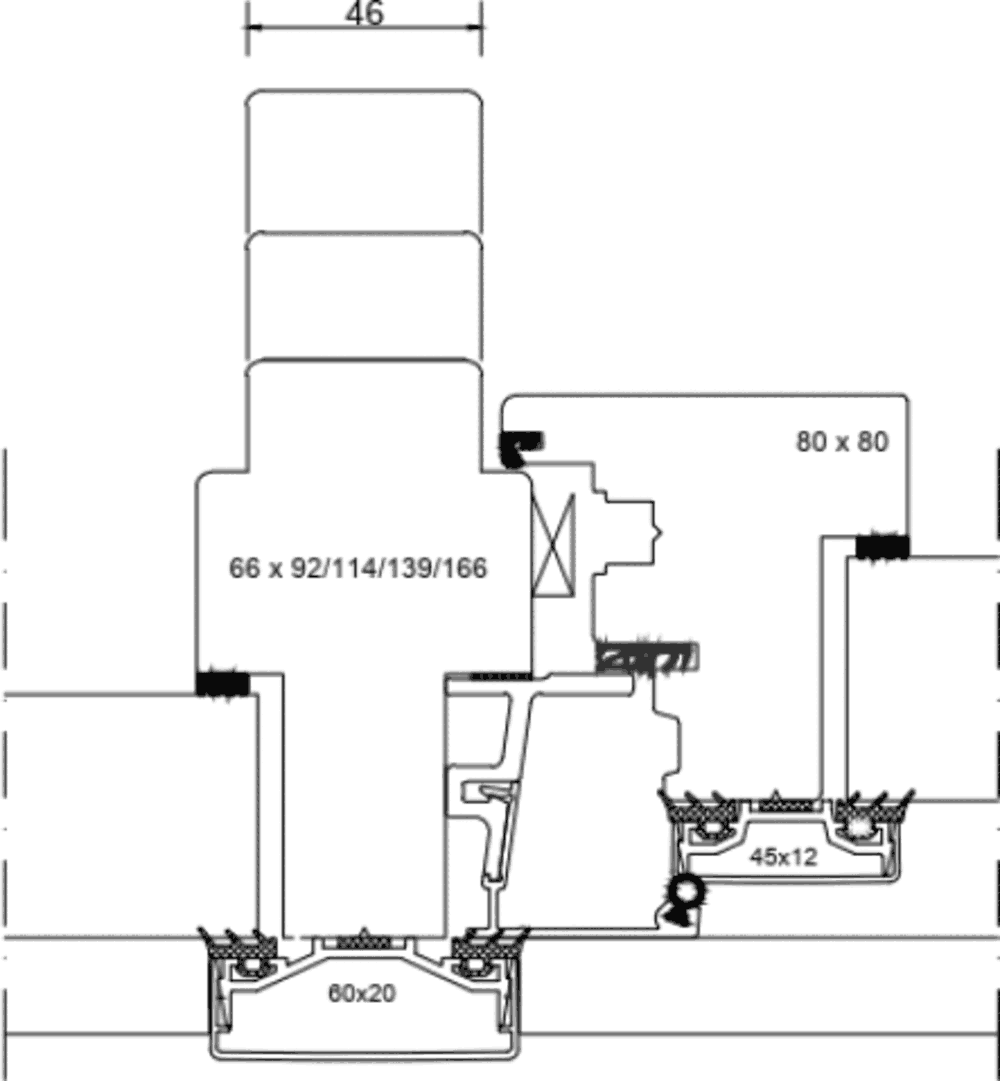

Basisprofiel 66 x 92 Versterking 66 x 114 / 139 / 166 Draaivalraam 80 x 80 Schuifpui 66 x 166 Binnendeur 67 mm

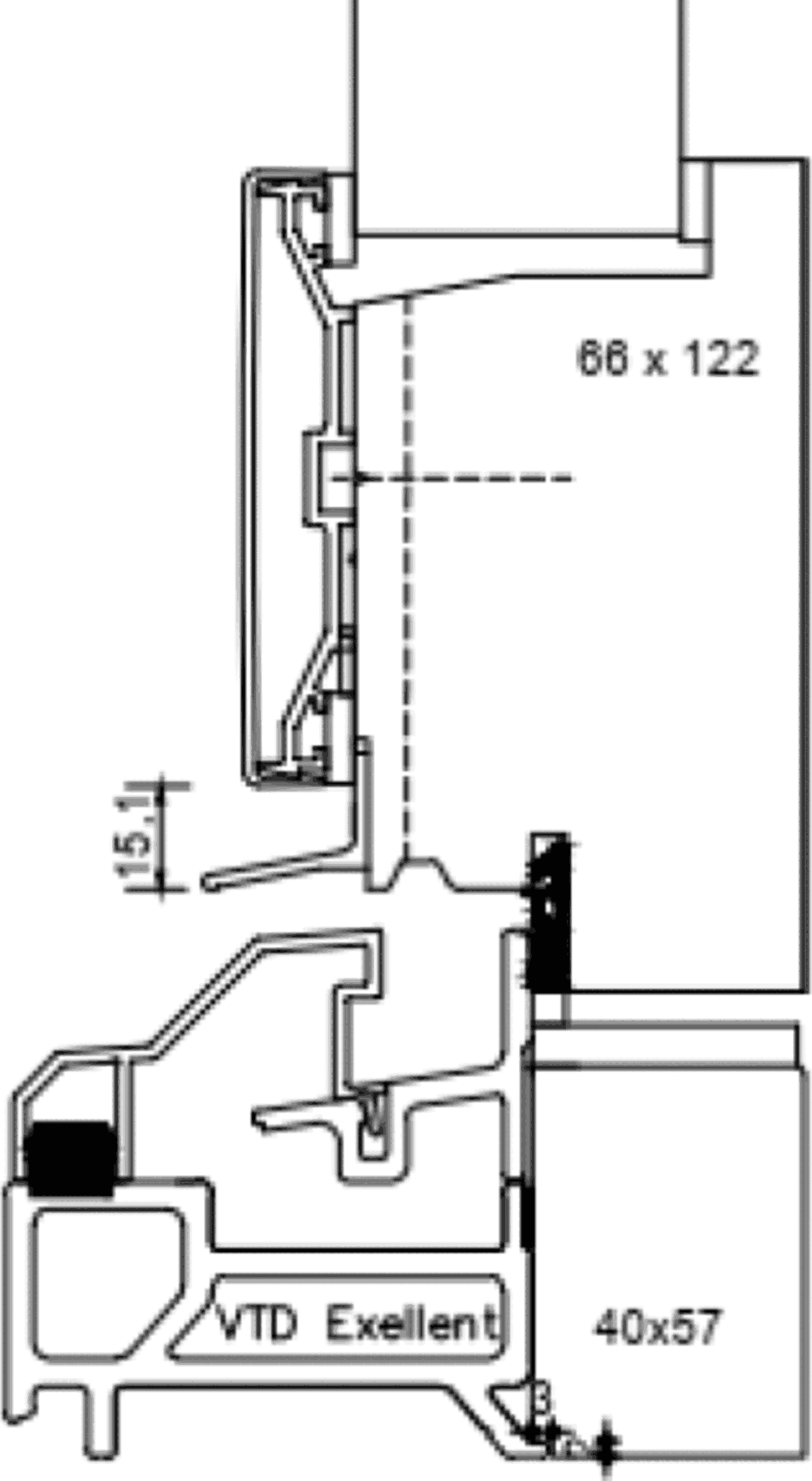

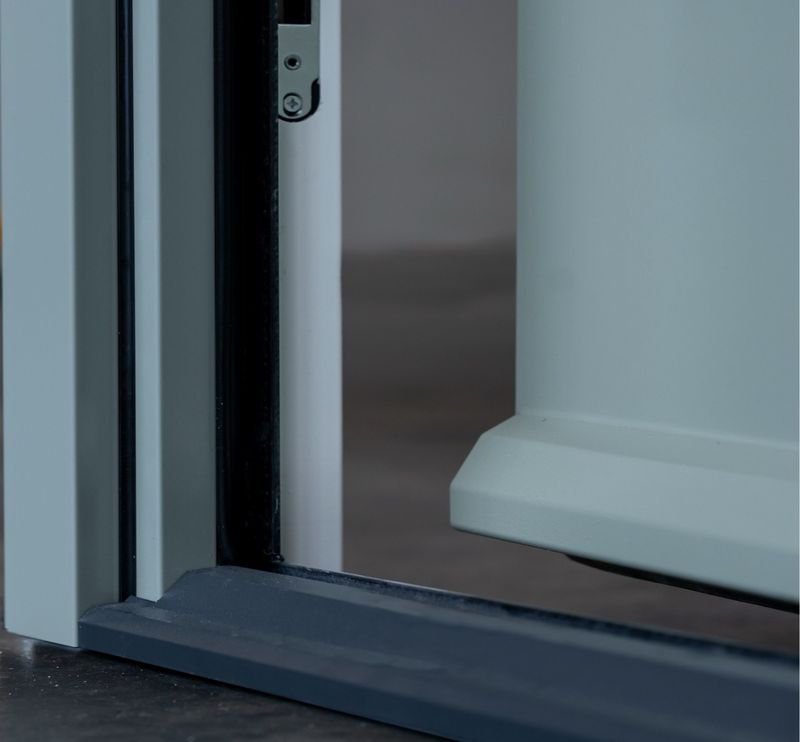

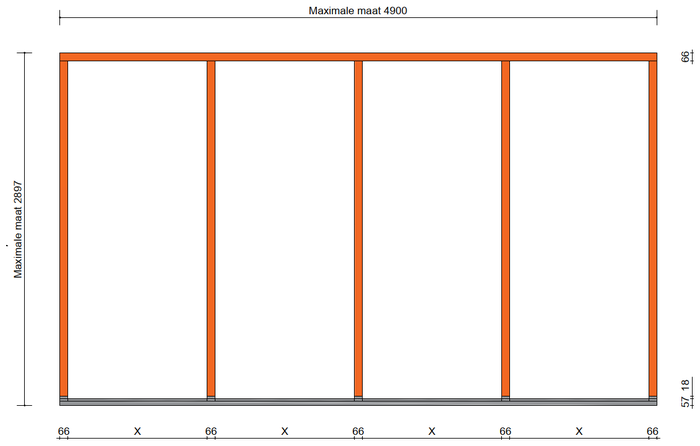

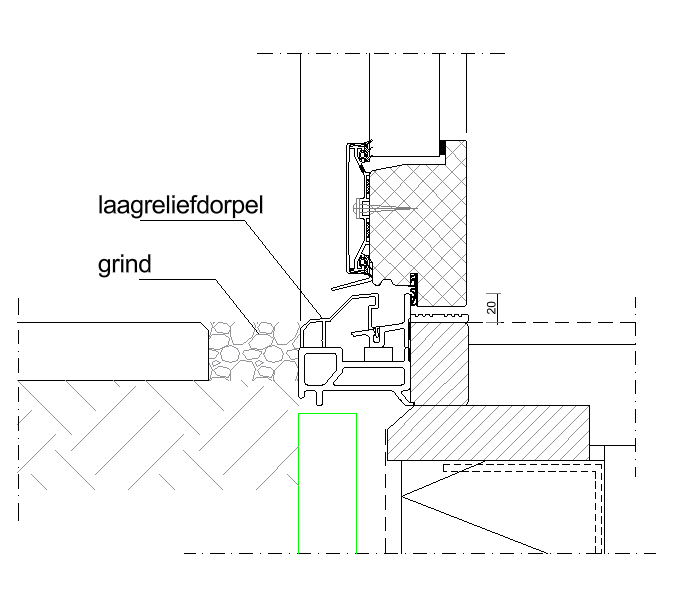

• Op peil, tot 50 mm + peil. Een hybride laagreliëf glasvezelversterkte onderdorpel (VTD) in plaats van een houten dorpel.

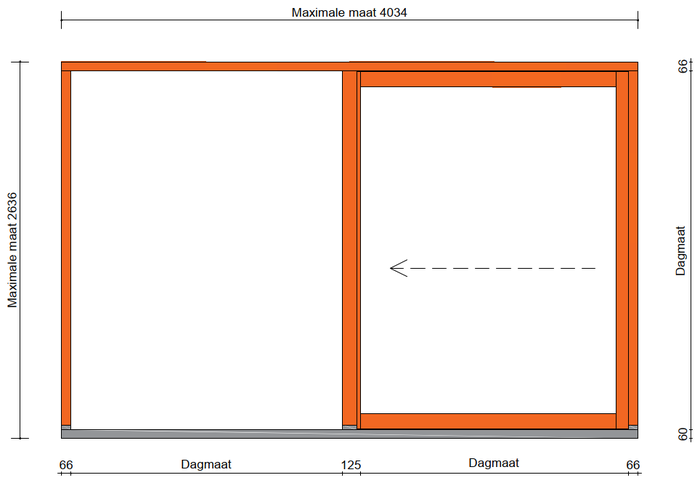

• Schuifpui. Eén schuivende deur; het vaste deel heeft geen vaste stijl, waardoor een groter, panoramisch glasvlak ontstaat.

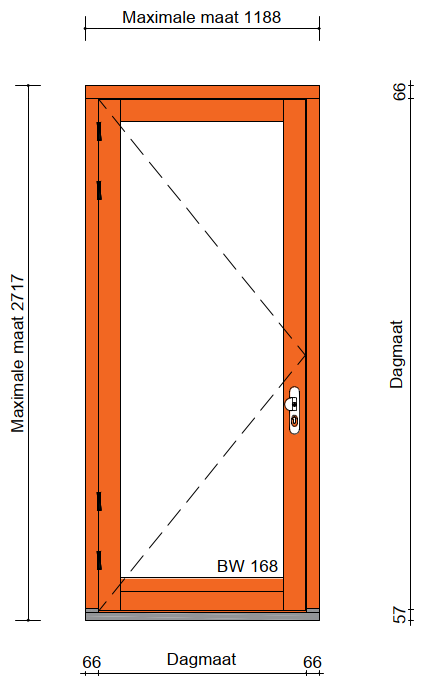

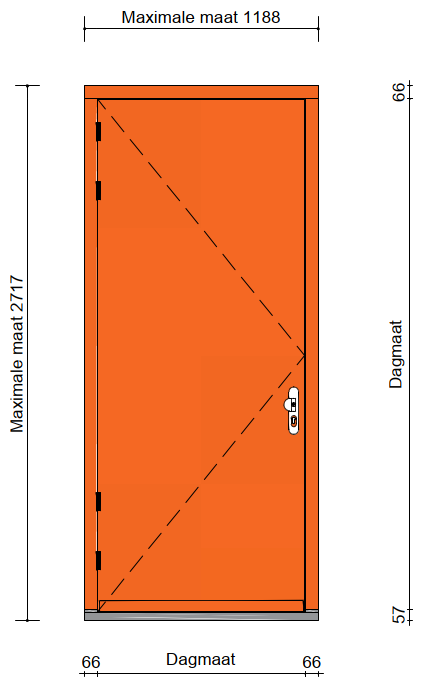

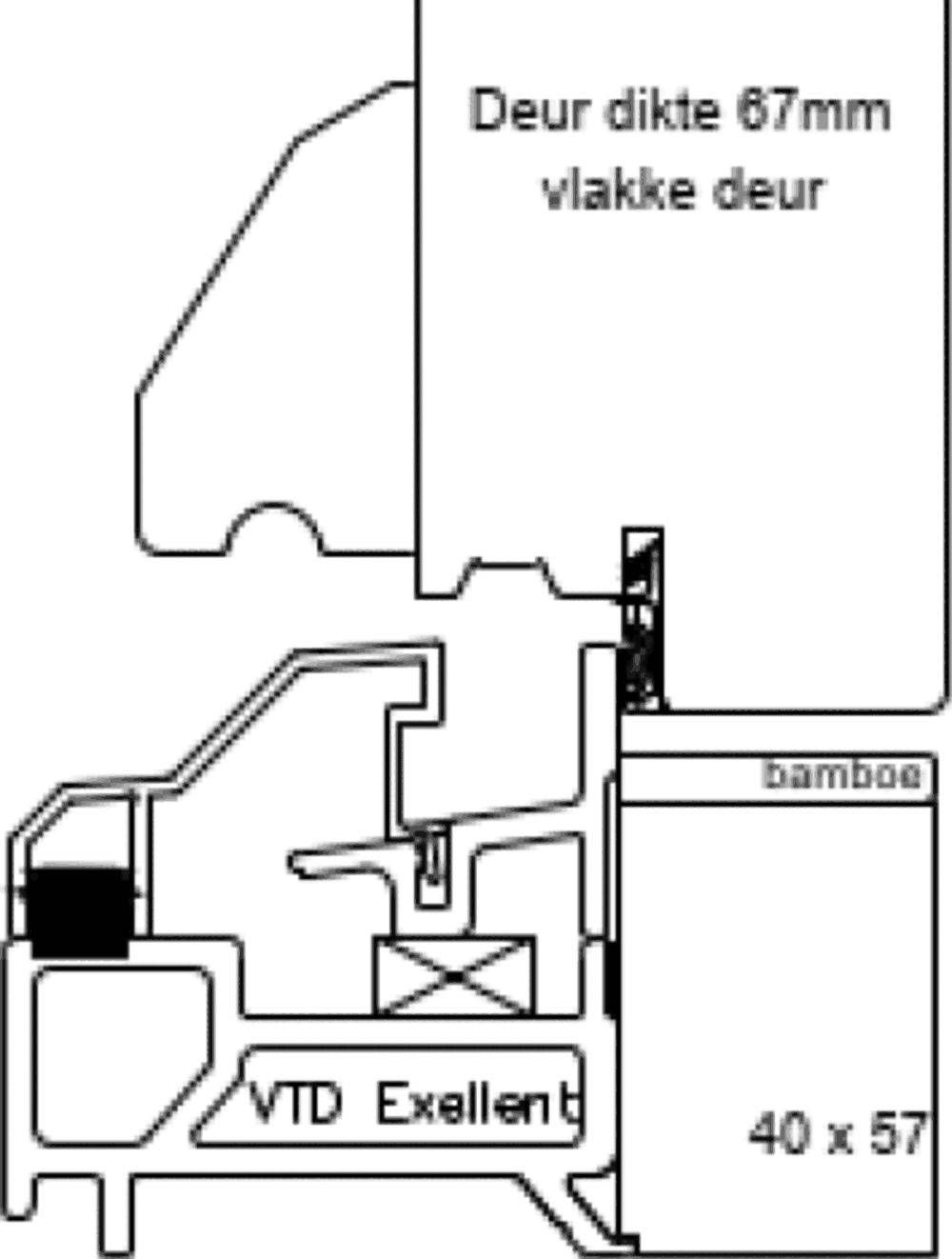

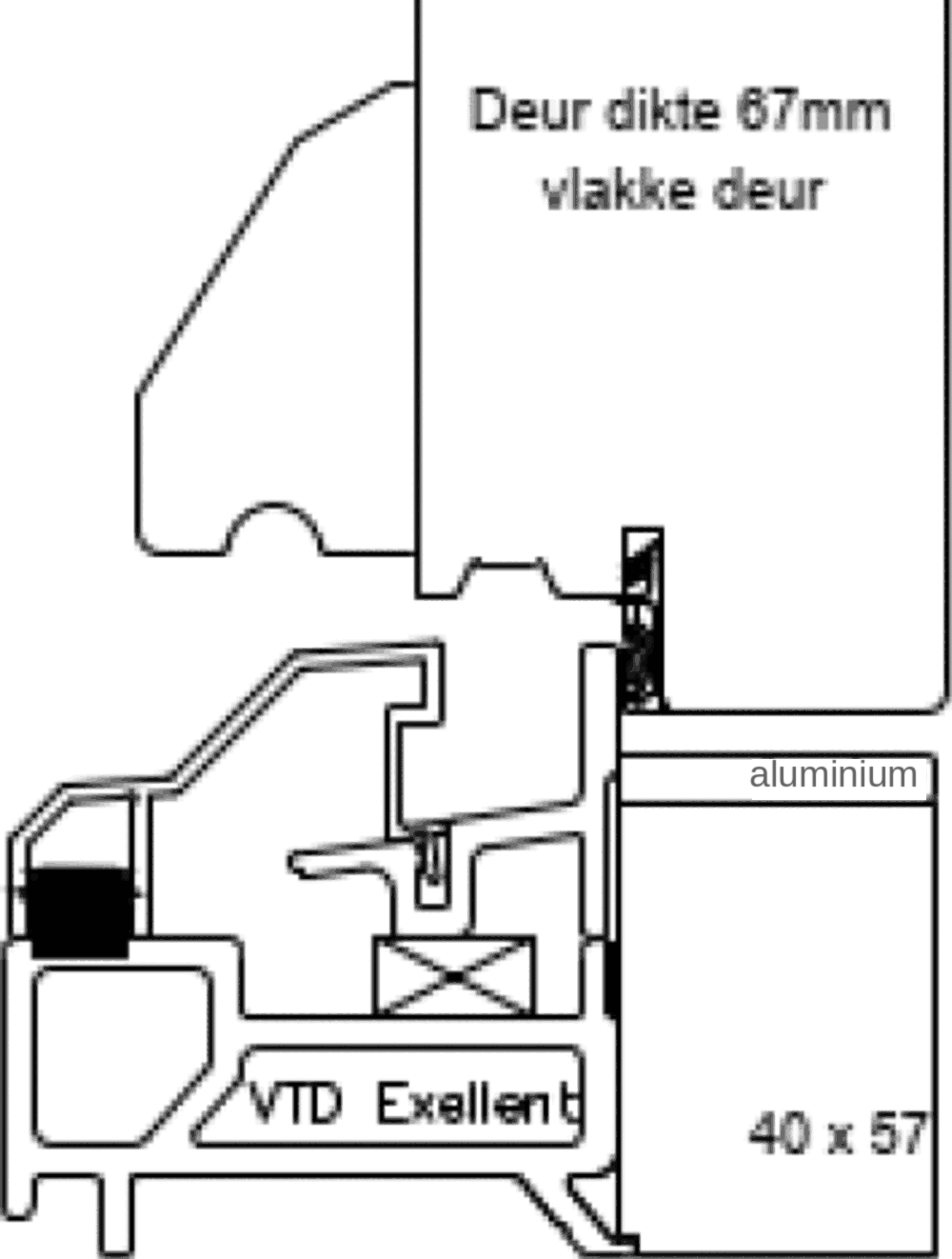

• Binnendraaiende deur. Standaarddikte 67 mm geeft een ruime keuze aan KOMO-gekeurde vlakke deuren als voordeur. Ook als stapeldorpeldeur met glasvlak.

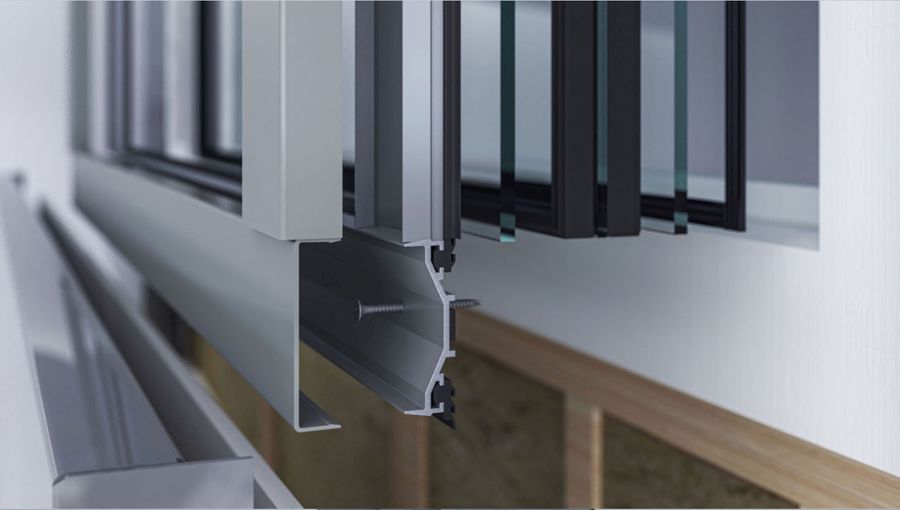

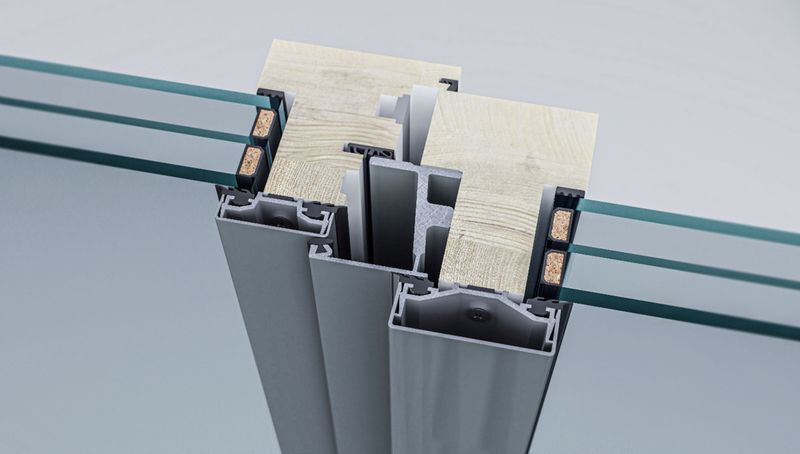

Het glas wordt vastgeschroefd met een blank-aluminium klemlijst van 60 mm. Daaroverheen komt de gepoedercoate deklijst in kleur, zodat er geen schroeven zichtbaar zijn.

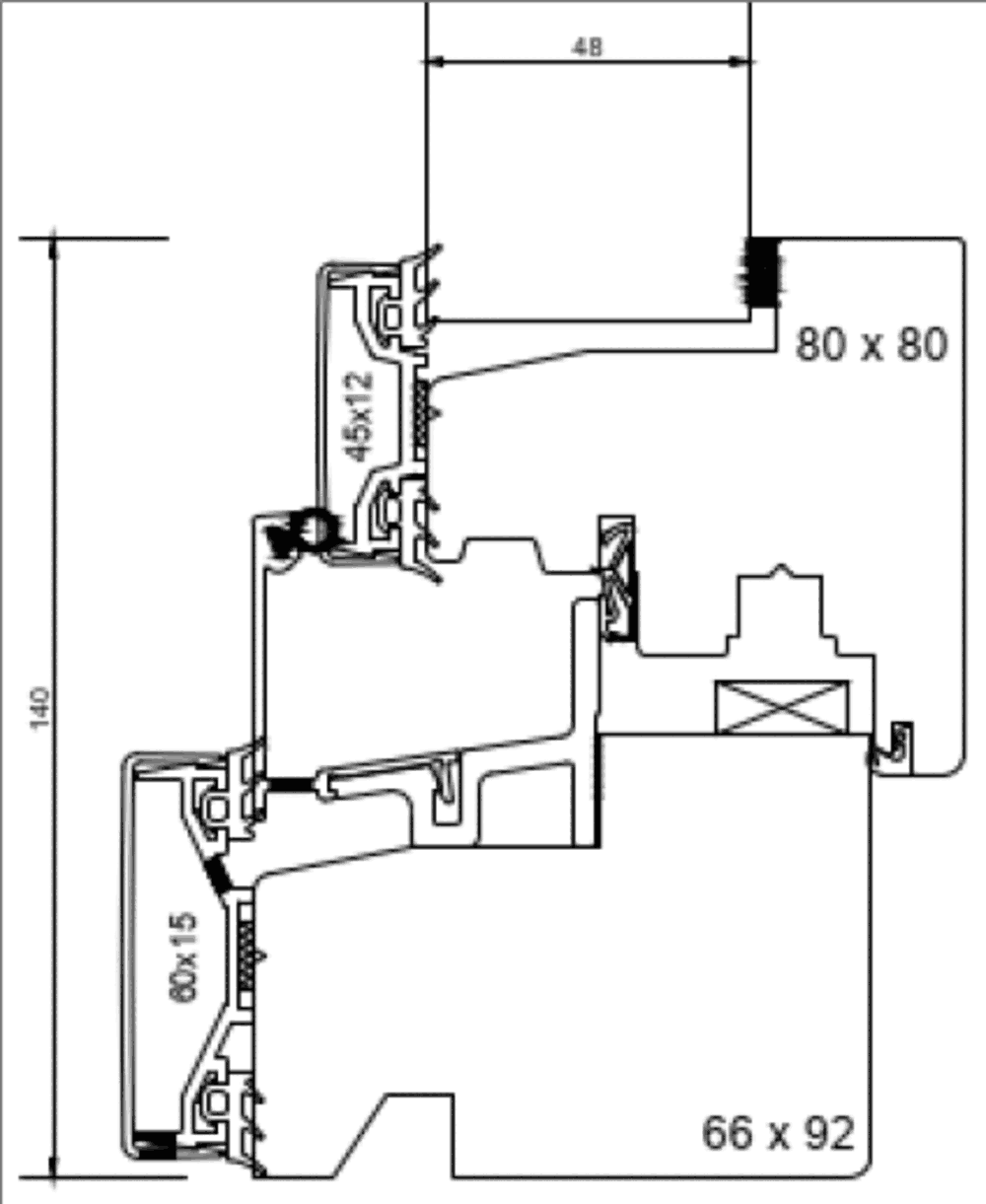

Deklijst 60 x 20 Tussen- en onderdorpel 60 x 15 Afdekprofiel draaivalraam 45 x 12

Het glas wordt vanaf de buitenzijde droog beglaasd met EPDM-rubbers en klemlijsten. Aan de binnenzijde zijn dus geen glaslatten zichtbaar. De kozijnen worden standaard beglaasd op de bouw geleverd.

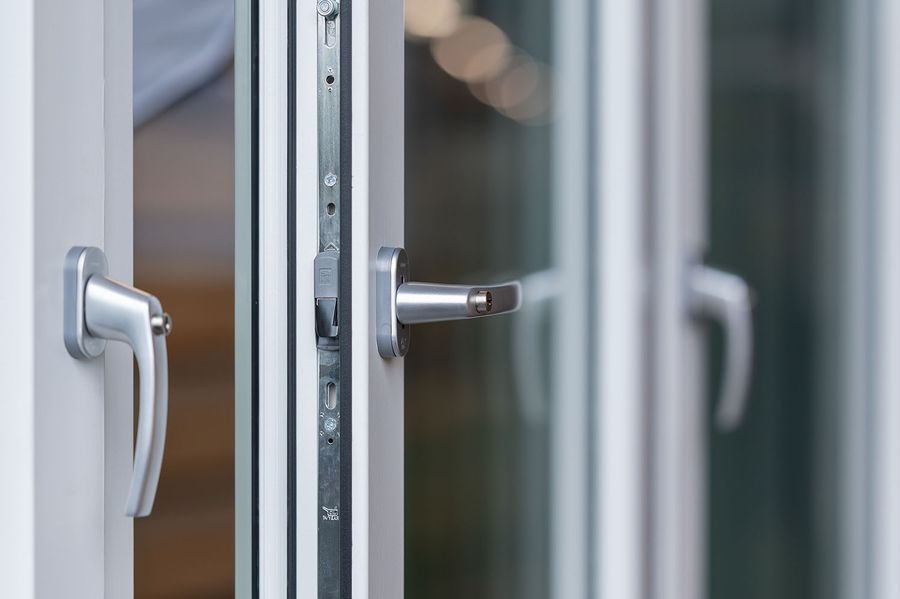

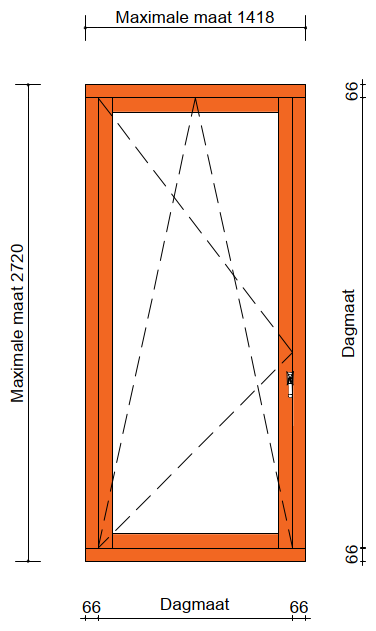

Draaivalraam met verdekt liggend beslag

Zowel aan de binnen- als buitenzijde niet zichtbaar. Dat geeft een nette afwerking, een rondgaande tweede luchtdichting die niet door scharnieren wordt onderbroken, en geen verdunde kantstukken (een voordeel in bijvoorbeeld een betegelde badkamer).

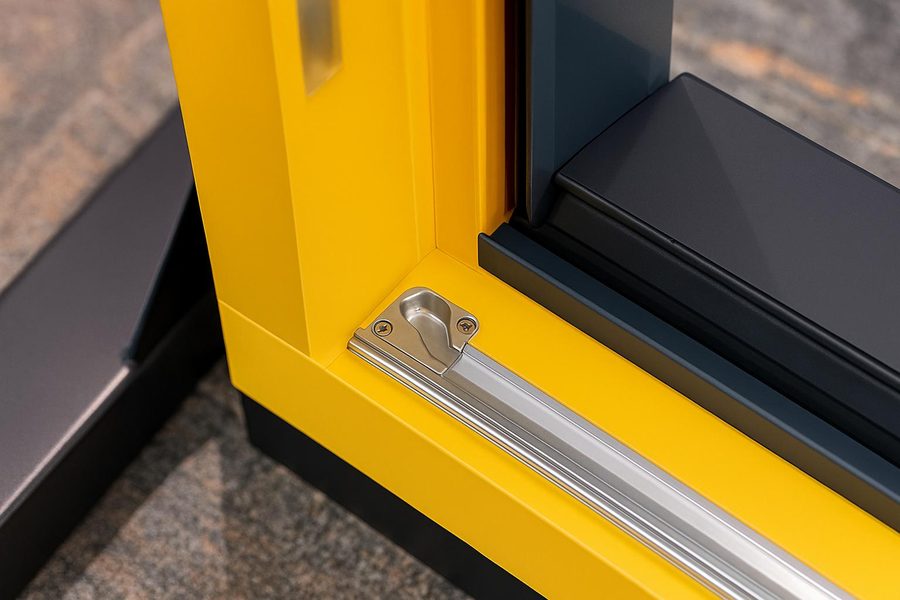

Schuifpui met knevelsluiting

De knevelsluiting sluit stevig en is bestand tegen hoge winddruk, zodat lekkage en schade door wind, regen of sneeuw worden voorkomen. Het sluitpunt heeft een stootvoorziening tegen het knellen van vingers. De deur heeft geen heffunctie, is daardoor lichter in gebruik en wind- en waterdichter, en beweegt bij het openen slechts 9 mm naar binnen, dus zonder hinder voor de gordijnen.

Duurzaamheid en circulariteit

Van het hout tot de losmaakbaarheid: het Klimaatkozijn® is op duurzaamheid en hergebruik ontworpen.

Hout wordt in woningen als comfortabel ervaren door de natuurlijke uitstraling en het dempende, vochtregulerende karakter. Voor het Klimaatkozijn® wordt Noord-Europees grenen gebruikt. Hout slaat CO₂ op en omdat het uit duurzaam beheerde bossen komt (FSC), wordt er nooit meer gekapt dan er terug groeit.

Omdat de buitenzijde met aluminium is afgewerkt, is buitenschilderwerk niet nodig. Het houtwerk aan de binnenzijde heeft watergedragen verf en staat niet bloot aan weersinvloeden; overschilderen is een esthetische keuze, geen noodzaak. Er wordt droog beglaasd, zonder kit. De aluminium deklijsten en klemprofielen zijn demontabel, waardoor het glas eenvoudig te verwijderen is. Het Klimaatkozijn® is hierdoor volledig losmaakbaar en circulair.

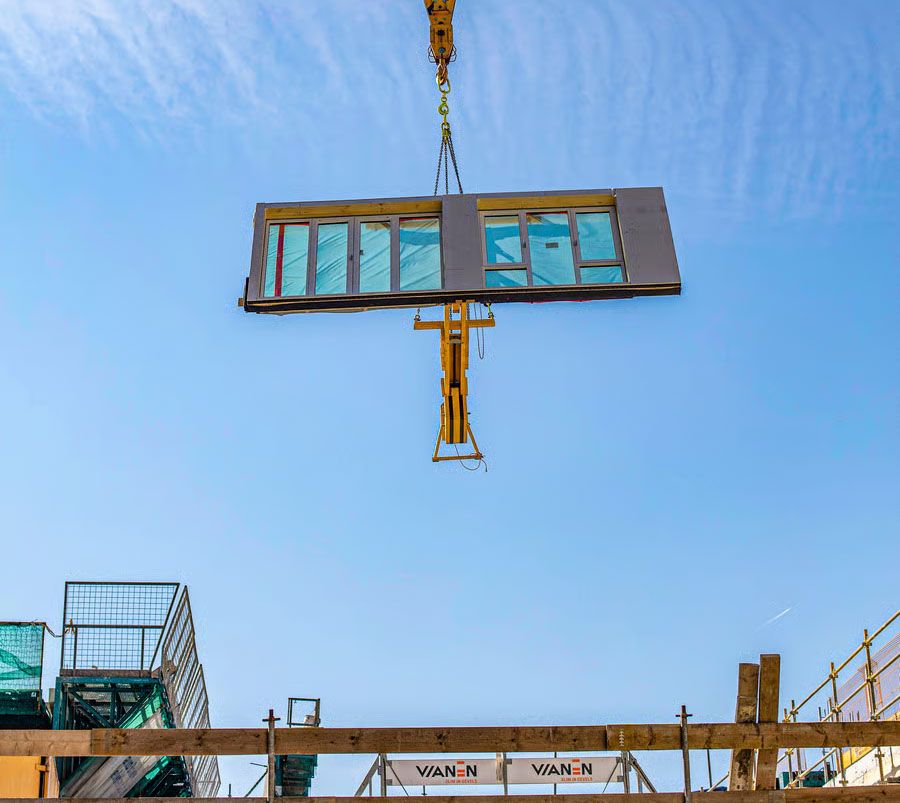

Het fabrieksmatig inbouwen van het Klimaatkozijn® in een HSB-gevelelement vermindert het aantal vervoers- en hijsbewegingen naar en op de bouw, en zorgt voor een hoog en duurzaam afwerkingsniveau. Samen vormen ze een complete Vianen-gevel, die door Vianen wordt geproduceerd.

In de Nationale Milieudatabase zijn de volgende versies van het Klimaatkozijn® opgenomen. Deze data vormt de basis voor de verplichte MPG-berekening.

Opgenomen zonder glas of hang- en sluitwerk.

Detailleringen

Profieldetails van het Klimaatkozijn® en de aansluitdetails op spouwmuur en houtskeletbouw.

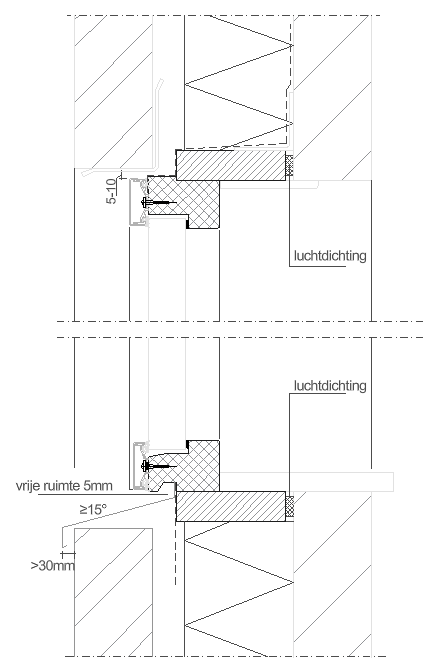

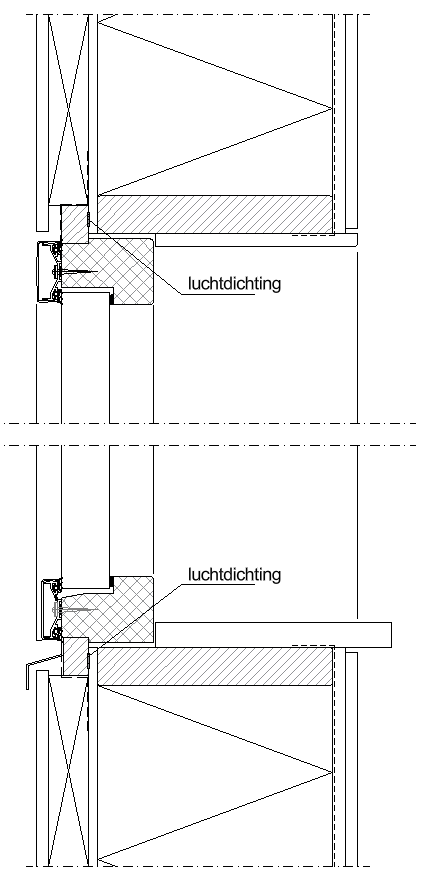

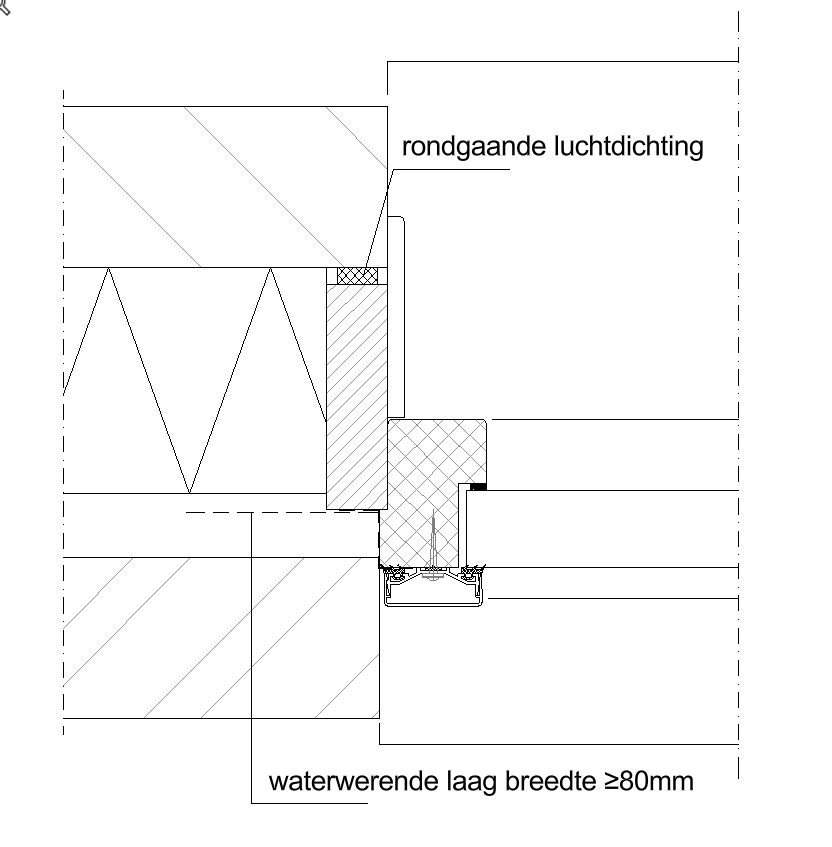

Aansluiting spouwmuur en houtskeletbouw

Het Klimaatkozijn® kan in verschillende geveltypen worden toegepast, maar komt het best tot zijn recht als onderdeel van een complete Vianen-gevel. Vianen maakt twee kernproducten: het Klimaatkozijn® en het HSB-gevelelement. Samen vormen ze een complete gevel, fabrieksmatig opgebouwd en geleverd door een partij. Voor opdrachtgevers is dat de beste optie.

Waarom de combinatie de beste optie is

Het Klimaatkozijn in de complete gevel

In het HSB-gevelelement wordt het Klimaatkozijn® al in de fabriek ingebouwd en op de kozijnaansluiting beproefd. Het resultaat is een complete gevel met bewezen prestaties, in plaats van losse onderdelen die pas op de bouw samenkomen. Zo levert Vianen een gevel het liefst.

Tot ruim 100 meter Techniek Garantkader KOMO gecertificeerd Steigervrije montage

Bestektekst

Kant-en-klare bestektekst onder STABU-post 30.32, klaar om te kopiëren.

Fabrikaat: Vianen Kozijnen B.V.
Type: Vianen Klimaatkozijn, houten kozijn met aluminium beschermlaag

Wind- en waterdichtheid (Pa):
  600  glaskozijn, draaivalraamkozijn en -deurkozijn
  300  binnendraaiende voordeur
  750  schuifpui

Luchtdichtheid: klasse 4

Uw-waarde (W/m2K):
  0,89  Ugl triple glas 0,6, grenen met standaard geisoleerde afstandhouder
  0,82  Ugl triple glas 0,5, grenen met standaard geisoleerde afstandhouder

Inbraakwerendheid: WK2 / RC2 (NEN 5096 en EN 1627-1630)

Afmeting:
  Basis-kozijnprofiel (mm): 66 x 92
  Draaivalraam: 80 x 80
  Draaivalraamdeur: 80 x 80, onderdorpel 80 x 92 tot 132
  Schuifpui: 66 x 166
  Schuifdeur: 80 x 107 of 95

Houtsoort: gelamineerd en gevingerlast grenen

Oppervlaktebehandeling:
  Binnenzijde (hout): watergedragen aflaksysteem op acrylaatbasis, dikte 120 micrometer, in RAL-kleur
  Buitenzijde (aluminium): poedercoating 60 micrometer op gepreanodiseerde ondergrond
                           (Qualicoat 1, Qualicoat 2 op aanvraag), in RAL-kleur

Beglazing: triple glas 48/61 mm (standaard); dubbel glas 28/33/36/41 mm
Beglazingssysteem: droge buitenbeglazing met kroonband en rubber in de klemlijst

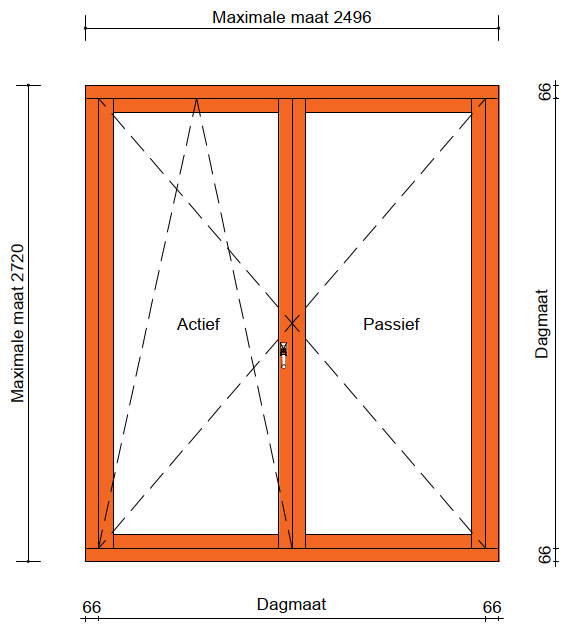

Uitvoeringen: glaskozijn; draaivalraamkozijn (enkel en stolp);
              draaivalraamdeur (enkel en stolp); binnendraaiend vlakdeurkozijn;
              binnendraaiend glasdeurkozijn; buitendraaiend vlakdeurkozijn;
              buitendraaiend glasdeurkozijn; schuifpui

Toebehoren: hang- en sluitwerk; VTD laagrelief glasvezelversterkte onderdorpel;
            spouwlatten; bevestigingsmiddelen
